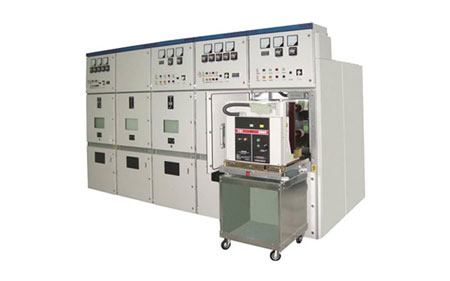

一、KYN28-12型戶內金屬鎧裝抽出式開關柜產品概述

KYN28-12型戶內金屬鎧裝抽出式開關柜設備，是屬于3.6~12KV三相交流50HZ單母線及單母線分段系統的戶內成套配電裝置。KYN28-12型戶內金屬鎧裝抽出式開關設備主要適用范圍：發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，用于接受和分配3.6~12KV的網絡電能并對電路實行控制、保護及監測之用。KYN28-12型戶內金屬鎧裝抽出式開關柜滿足IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分誤合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電間隔、防止在帶電時誤合接地開關的聯鎖功能，可配用VS1真空斷路器、施耐德公司的EV12S真空斷路器以及ABB公司的VD4真空斷路器等，屬于現代工業生產及居民生活中應用尤為******的配電裝置。

二、KYN28-12型戶內金屬鎧裝抽出式開關柜型號說明

三、KYN28-12型戶內金屬鎧裝抽出式開關柜技術參數

項              目		單  位	數     據
額定電壓		kV	3.6、7.2、12
主母線額定電流		A	630、1250、1600、2000、2500、3150、4000
分支母線額定電流		A	630、1250、1600、2000、2500、3150、4000
3s熱穩定電流（有效值）		kA	25、31.5、40、50
額定動穩定電流（峰值）*		kA	63、80、100、125
額定頻率		Hz	50
防護等J		外殼為IP4X,隔室間、斷路器室門打開時為IP2X
額定J緣水平	1min工頻耐受電壓	kV	42
	雷電沖擊耐受電壓		75
輔助回路和控制回路1min短時工頻耐受電壓		kV	2
