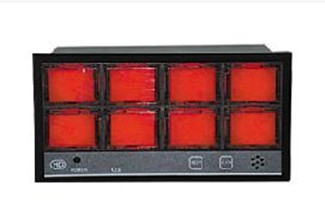

HD-XSG08系列智能閃光報警器，ATC51系列單片機構成小型微機檢測系統，以改傳統的L先純硬件實現報警功能的電路，使得整機的無器件大大減少，可靠性大大提高，輸入回路采用光電隔離器，使得CPU 和外電路實現******隔離。輸入倍均為常開無源輸入方式，該報警器采用內蜂鳴器音響和面扳指示閃爍及后端子輸出無源觸點方式，實現三態報警。本系列儀表采用更優元器件，結構設計合理，具有性能******，工作可靠、壽命長、維修方便等特點，深受廣大用戶的信賴。

主要技術指標

★電源電壓:AC220V±10% 50HZ或DC24V±10%



★環境溫度:-10℃～+45℃

★相對濕度:≤85%

★輸入方式:無源觸點，不允許有附加輸入功率。

★繼電器接點輸出:AC240V3ADC28V5A

★回路電阻小于等于30歐

★功耗:約5W(八回路同時報警狀態，不包括電鈴或蜂鳴器功率)

★儀表重量:約0.5Kg

★具有時間顯示能力

工作原理

多路輸入信號，經光電隔離器轉換成高低電平進入單片機，單片機對高低電平的順序逐個地還原成對應的狀態量，同時發出聲光觸點三態報警，同時還具有面板消音和試燈功能。
